シャープ・サンビスタ「太陽光発電システム(Ver2)」データ





我が家では、10数年前からシャープのソーラー発電システムを屋根にのせていました。
今回(2011/11)屋根を直すついでに、システムを更新しました。
以前は、発電に関するデータを集める事は、大変で現実にはほぼ無理だったのです。
しかし、シャープがWEBでデータをオンラインでチェックするシステムを開発したのに伴って、
簡単に、発電量、売電量、売電量、使用量のデータを手に入れることが出来ました。
設置から、約40日経過したので、データをグラフ化して掲載します。


アップしたデータは、PDF42ページになります。・・・1.7MB



エクセルデータも、アップしました。・・・181KB








ソーラーパネルの交換と一緒に屋根瓦を変える。

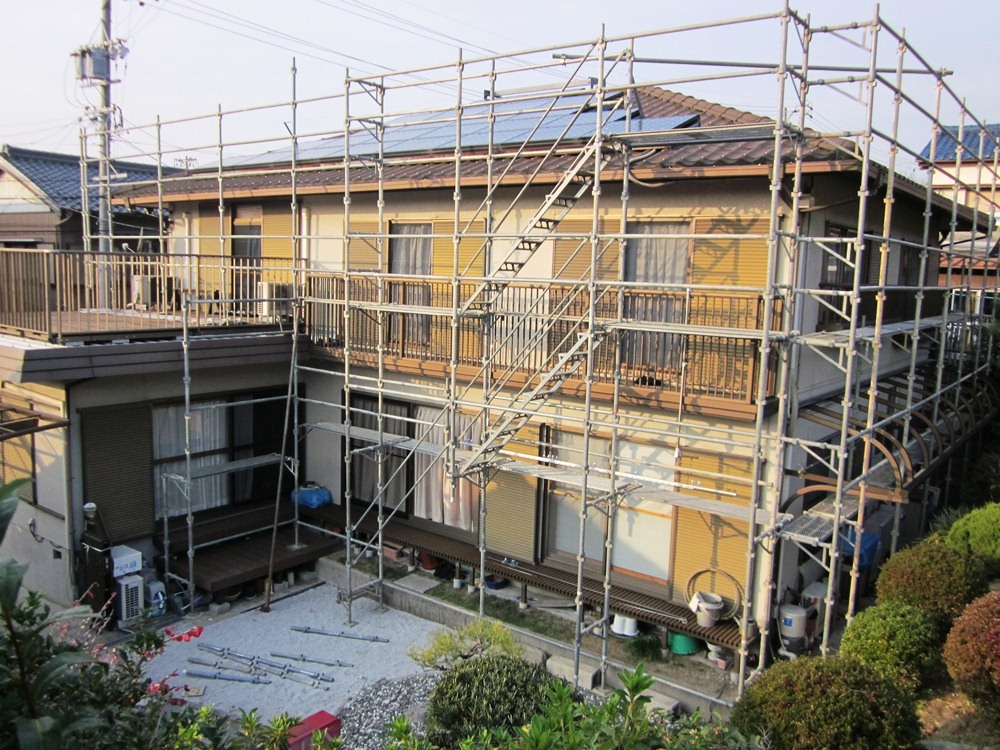

屋根を直すための足場が出来た。




足場に覆いができ、見る方としてはつまらない。




廃棄する以前のパネルの発電状態を確認している。




パネル1枚で、30.6Vの電圧。




屋根瓦を取り外し、新しい板とその上の防水シート?かな?




新しい屋根瓦が、屋根の上に運ばれた。




半分ほど瓦が張られた。(「瓦を葺く」が適切な表現ではないよに思います。)




作業の様子。




屋根裏のコードの入り方。




配電盤、右端の白いケースがソーラー用、




完成したソーラーパネル一体型の屋根瓦。




シャープ・サンビスタへの結線工事。




足場の解体。

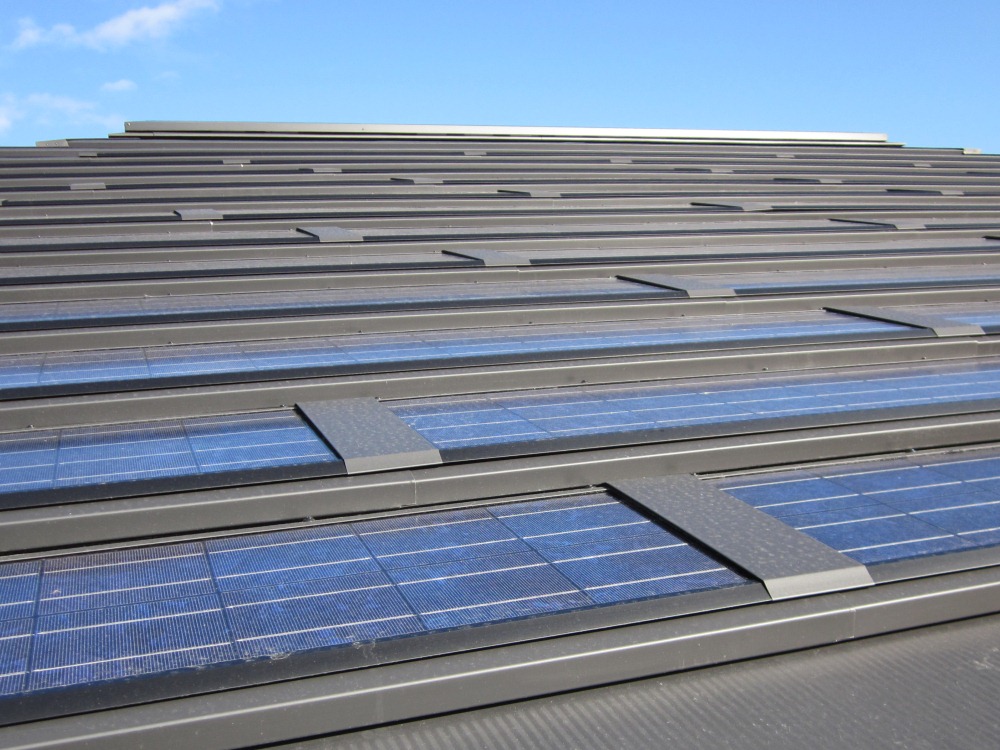

ソーラーパネルのアップ。




コントローラー(買電状態・左のランプが「赤」)




コントローラー(売電状態・左のランプが「青」)

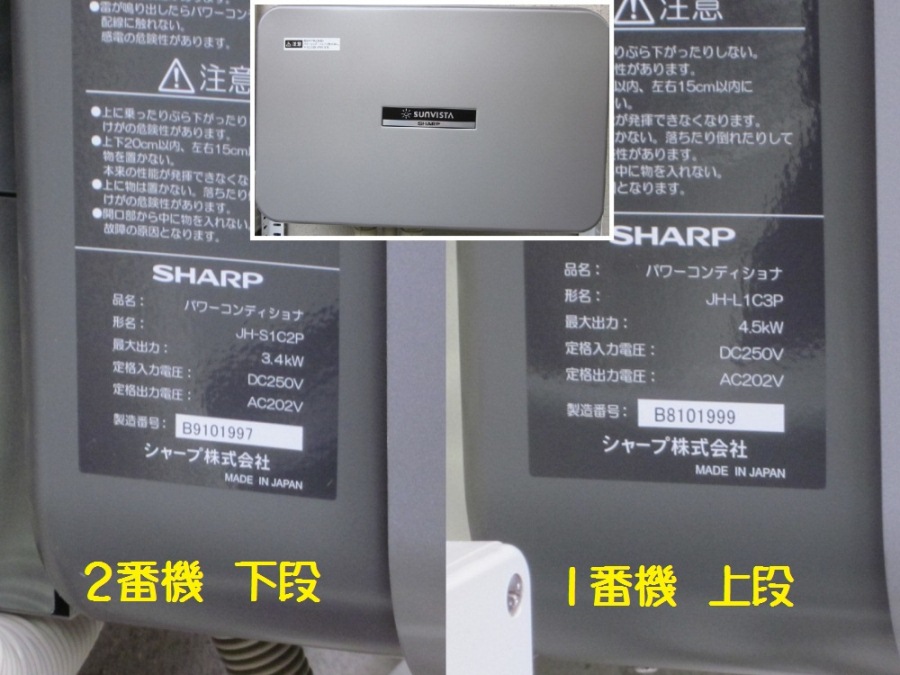

2台のサンビスタ。

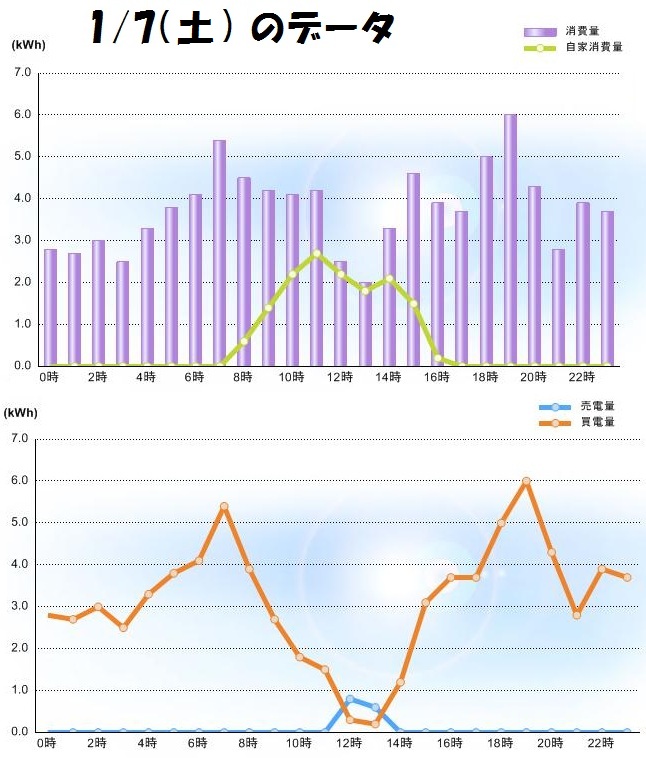

シャープのWEBへアクセスすると得られるグラフ(一部)の画像。

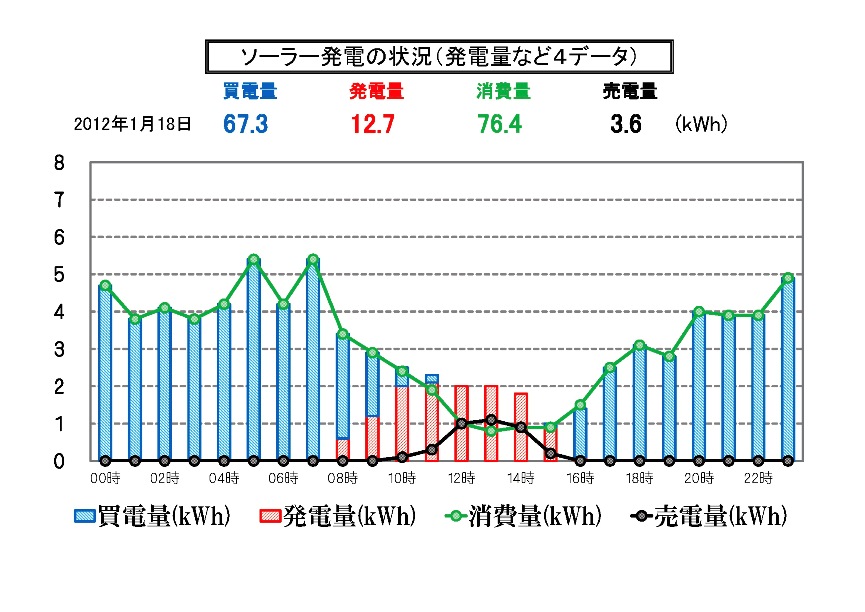

データをダウンロードし、エクセルでグラフを作った。


アップしたデータは、PDF42ページになります。 ・・・1.7MB





エクセルデータも、アップしました。・・・181KB
